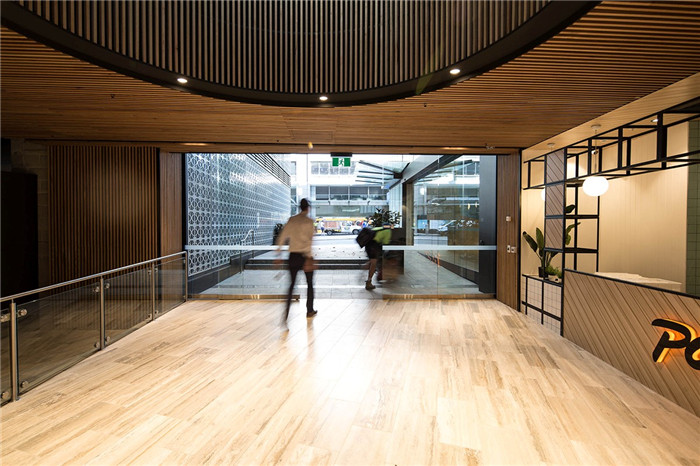

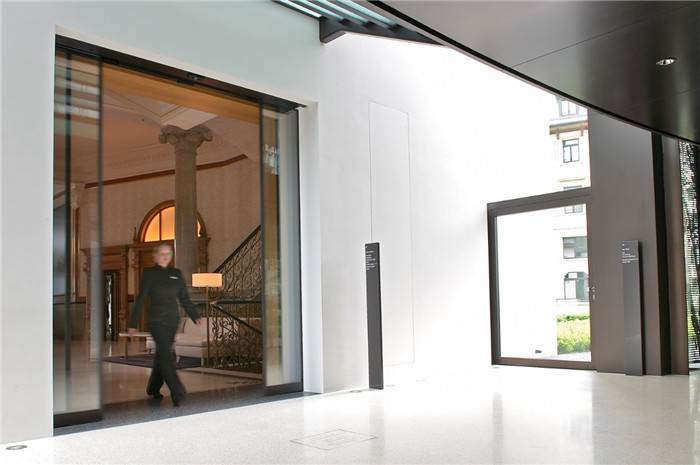

传统平移门运行可靠令人放心，但在安装和运行商更令人印象深刻的是我们双套叠或四套叠缩拉门。与传统的平移门相比，归功于较窄的门扇套叠门最高可以节省30%的空间，却能覆盖特别大的开口宽度最高4000毫米。最大门重量范围从2×170公斤单侧或两侧4 x 130公斤套叠门。


技术参数 – 瑞可达 TSA 22

通用技术规格

record D-TSA 22 record E-TSA 22

通行宽度A 1200 – 4000 mm

通行高度G 3000 mm 3000 mm

支撑梁长度F min 1.5 x A + 200 mm

支撑梁长度F min 1.5 x A + 200 mm

门扇重量DUO/RED 4 x 130 kg 2 x 170 kg

供电电压 230?V?AC?/?50 Hz

额定功率 120 W

待机耗电量 25 W

驱动尺寸


无侧片（深度X高度） 225 x 200 mm

有侧片（深度X高度） 262 x 200 mm

操作条件

常温 –15?°C to +50?°C

湿度范围 up to 85?% rel. humidity, non-condensing

record go to the top


特征

瑞可达20系统能广泛适于各种尺寸的自动门。依据模块化的建设原则而设计的产品，基于相同的部件，它可以适应最广泛的建筑需求。这样大大缩短了安装时间，降低了服务和维护成本。

瑞可达20系统满足2006/42/EG设备工业指导，DIN 18650以及满足所有有关国家和国际规范和标准。

设计

瑞可达20系统，有20毫米厚的铝合金型材可用10毫米厚的单层玻璃门扇，或32毫米厚的型材适合24毫米厚的中空玻璃以实现最大可能的通透。即便配置其他厂商的型材（最厚65毫米）也可以安装。型材和驱动器罩盖可以电镀或粉末喷涂。

驱动单元的高度按双电机与红色两款都是200毫米。

驱动装置可安装在门梁、独立悬吊或集成在吊顶里。

机械

无噪音是记录自动门最显著的特点。结合了短小，低动量齿带，辊硬耐磨损，低噪音塑料，声学解耦运行轨道，导轮滑轮与滚珠轴承以及专门开发的型材和门扇文件都有助于自动门运行极其安静。

致力于生产出最安静的自动门即便在运行时亦是如此。他们打开和关闭异常安静，这表明最高精度制造和材料的完美匹配，这个精密工艺也可以体现在门扇运动的高度和谐。

电子

瑞可达20系统的组件可以相互进行信号通信，因此，与其他部件一起，提高了安全性和防护性。驱动器，传感器和远程通信的能够连续监测组件状态。门系统及其各个电子部件的运行状态也连续进行合理性检查。归功于其自我学习能力，该电子单元的故障发生的可能性将降低到最低限度。

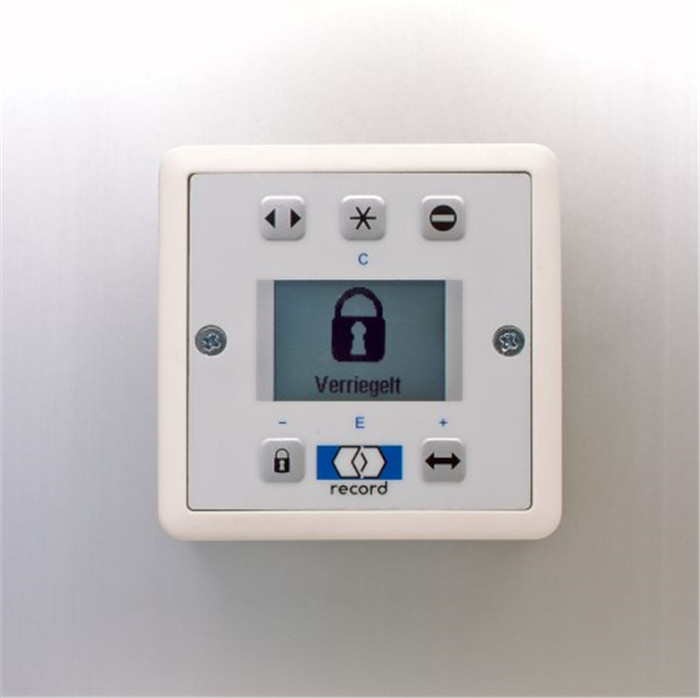

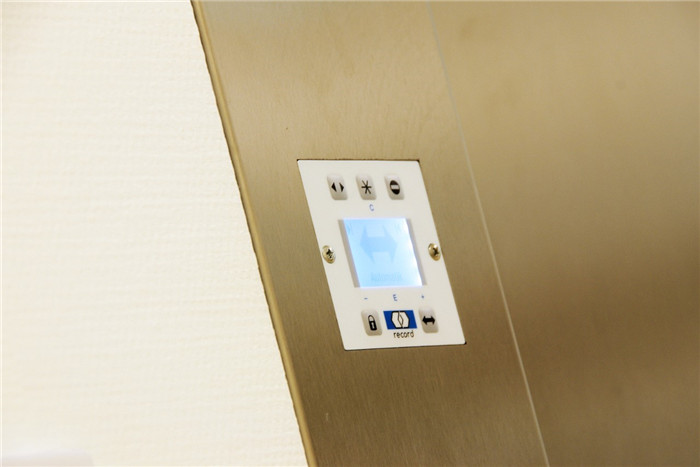

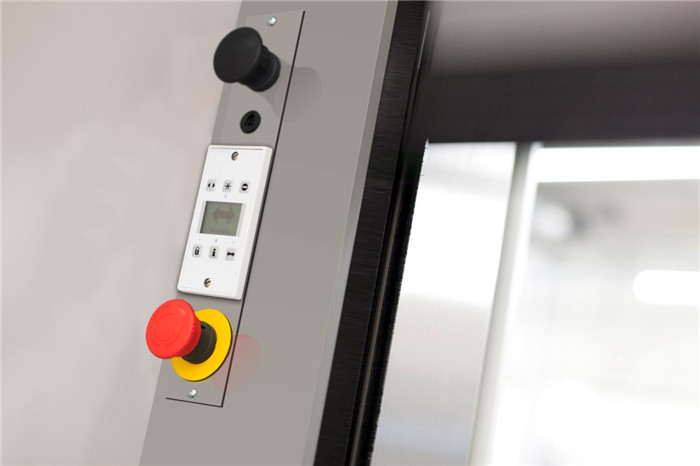

瑞可达配件 BDE-D – electronic control unit

BDE-D 远程电子控制器选用直观的操作方式；您可以选择参数显示的语言文本。 BED-D远程控制器使用方便，用户界面友好，用户可以设定或者更改门的使用参数，如门的开启和关闭速度，调节门的开口宽度，开启的持续时间等。

BDE-D电子控制器的输入和输出信号非常便捷，用户可以对瑞可达自动门设定控制程序。触摸按钮使得自动门的操作十分直观符合逻辑，通过drivespecific菜单可以依次浏览。带有背景照明的LCD显示器通过符号和纯文字信息提供关于门的状态的数据和信息。有多种语言可供选择，一方面增加了用户界面的友好，另一方面也便于用户更好的使用控制器。每个控制器都可以通过CAN总线的连接与外部进行通讯。
