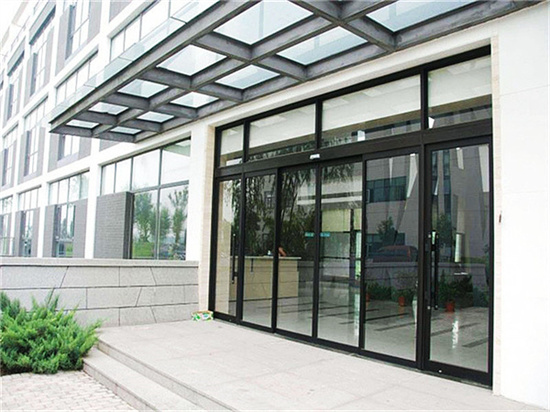

玻璃推拉自动门在断电的情况下还能继续使用吗?


,随着技术的发展和人们生活水平的提高，现在玻璃推拉自动门由于安全，操作使用方便，正在逐步取代传统的手动卷帘门，使用在越来越多的场合。由于玻璃推拉自动门在我国还处于一个起步不久的阶段，虽然有一些带遥控的玻璃推拉自动门，如可遥控的折叠式玻璃推拉自动门、无轨防滑遥控玻璃推拉自动门、触摸式防盗遥控玻璃推拉自动门，上述玻璃推拉自动门虽然带有遥控，但是没有将后备电源和遥控结合起来，当发生停电时，需要手动启闭，存在相当的缺陷。


本实用新型要解决的技术问题是:提供一种将电机的遥控模组和后备电源很好结合的带遥控的玻璃推拉自动门后备电源，使玻璃推拉自动门具有遥控和后备电源的功能，可减少安装空间，方便安装，停电时照样可以遥控操作玻璃推拉自动门。


本实用新型所采用的技术方案是:带遥控的玻璃推拉自动门后备电源，具有玻璃推拉自动门固有的主板电路，它输出220V交流电压和12V直流电压，其特征在于该后备电源还设有遥控板电路，包括工作电源控制、MCU控制、RF接收模组、电机电源切换电路(2-4)，工作电源控制(2-1)得到12V直流电压并向MCU控制提供5V的直流电压，同时工作电源控制又受到MCU的控制;RF接收模组向MCU控制提供相应的控制信号;电机电源切换电路接收220V的交流输入并向电机提供220V的交流输出。


所述工作电源控制包括电容C3、开关三极管Q41、Q5，稳压块U3，电阻R14、R20, R21，它的输入是直流12V电源，经过由R20、R21组成的分压电路，开关管Q4、Q5，通过稳压块U3输出5V直流电压，使MCU工作。


所述MCU控制和RF接收模组包括MCU和RF接收模组，其中脚1、脚2分别接电机电源切换电路中开关三极管Q1、Q2的基极，脚3接5V电源，脚4,5为空脚，脚6通过二极管D4、D6接工作电源控制中Q5的基极，脚7, 8, 9为空脚，脚10, 11, 12, 13连RF接收模组的5,4,3,2口，脚13, 14接5V电源，脚15, 16接晶振，脚17为空脚，脚18连U1的1 口。


所述电机电源切换电路包括接头J1, J3，继电器K,, K2，开关三极管Q1、Q2， 220V的交流电从J:接入，其中火线L直接从J:的I口输出到J3的4口，零线N则通过继电器K1, K2分别接到J3的2口和1口，继电器K,, K:的线圈与开关管Qi, Q:的集电极相连，Q1 " Q2基极受MCU控制，电机的电源接线分别接到J3相应的接口。


本实用新型的有益效果是:本后备电源将电机的遥控模组和后备电源很好的结合，使玻璃推拉自动门具有遥控和后备电源的功能，这样减少了安装的空间，也简化方便了安装，十分实用。并且在停电后也能继续使用，大大方便了使用。
